Protection de structures

Bien que les murs représentent la plus grande partie visible des bâtiments, lorsque ceux-ci ne sont pas porteurs, la totalité des charges sont transmises aux poutres et poteaux. Parfois en béton armé mais le plus souvent en structure métallique IPN, ces ossatures se doivent de soutenir des charges très importantes transmises par les planchers des pièces aux étages supérieurs, comprenant le poids des matériaux de la construction mais également les surcharges d’exploitation. Toutefois, en cas d’incendie, à cause de l’élévation de température, les propriétés mécaniques de l’acier sont nettement réduites, ce qui peut engendrer l’effondrement du bâtiment tout entier. Voilà pourquoi il est nécessaire d’assurer la protection au feu de ces structures dans les logements et les locaux professionnels.

Siniat vous propose une large gamme de solutions selon le type de matériaux utilisés et leur résistance au feu. Mais afin de faciliter le choix pour déterminer le modèle qui vous convient le plus, il est nécessaire de connaître des notions élémentaires de protection au feu des structures.

La résistance au feu se caractérise en fonction de deux critères : la température critique et le facteur de massiveté.



Notions de protection au feu des structures



température critique

L’élévation de température provoque une modification considérable des propriétés mécaniques des matériaux et particulièrement de l’acier :
À 400 °C, sa limite d’élasticité est ramenée à 60 % de sa valeur initiale. Une structure acier  (type stucture IPN)soumise à la chaleur n’assurera plus sa fonction portante après un certain temps et s’écroulera. La température à laquelle cette situation se produit est appelée température critique.

Cette température critique sera différente en fonction de l’importance de la charge initiale et dépendra essentiellement du degré de contrainte admissible et de la nature de cette contrainte.

Dans un but de simplification, les valeurs minimales de températures critiques suivantes peuvent être utilisées sur la base de l'Eurocode 1993-1-2 :

+ 500 °C pour des éléments comprimés ou des éléments soumis à la flexion et à la compression axiale ;
+ 540 °C pour des poutres isostatiques et des éléments tendus ;
+ 570 °C pour des poutres hyperstatiques.

Facteur de massiveté

Le facteur de massiveté S/V exprime le rapport entre la surface exposée au flux thermique S (m²) et le volume d’un élément par unité de longueur V (m³). Sa valeur influence très sensiblement le comportement au feu de l’élément de structure considéré.

Un élément présentant un quotient S/V [m-1] de faible valeur subira un échauffement bien plus lent qu’un élément ayant un facteur de massiveté élevé. Il aura ainsi une résistance au feu plus grande.

Plus le quotient S/V est faible, plus la résistance au feu de l'élément est grande : il s'échauffera ainsi moins vite.

À l'inverse, plus le quotient S/V est grand, plus vite l'élément atteindra sa température critique.

Nos solutions de protection de structures



Nos systèmes

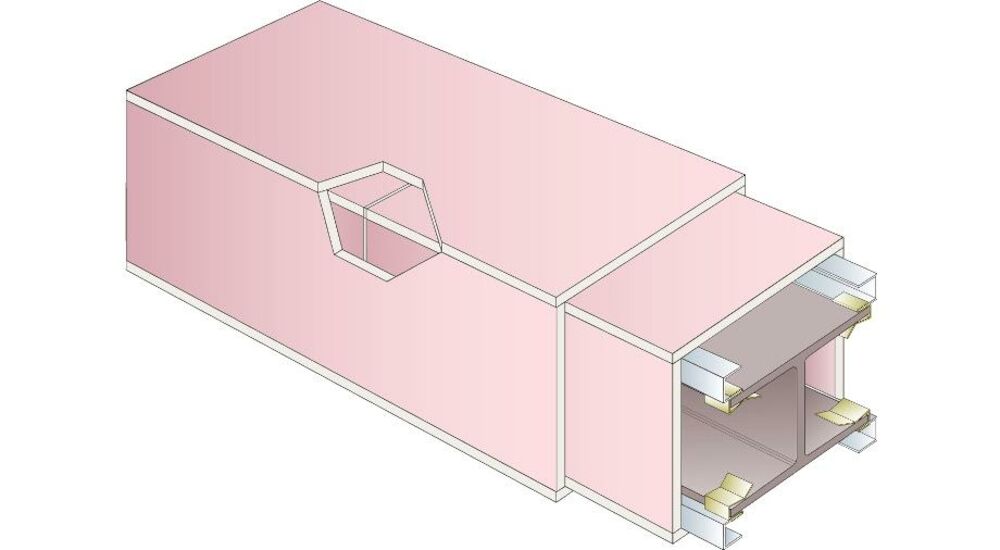

Les habillages de structure métallique réalisés avec les plaques PRÉGYFLAM fixées sur ossature PRÉGYMÉTAL, permettent de protéger des poteaux et poutres métalliques (encoffrement), quelqu'en soit la forme, pour des durées de résistance au feu jusqu'à R120. Ces performances permettent de répondrent aux caractéristiques réglementaires des logements et des Établissements Recevant du Public (ERP).

Cette protection rigide, d'aspect lisse, peut être peinte et est donc particulièrement adaptée là où l'élément est accessible ou visible.

La fixation sur rails PRÉGYMÉTAL solidarisés à la structure permet une mise en œuvre rapide et aisée.

Exigences

L’épaisseur du revêtement de protection à mettre en œuvre variera suivant :

+ Le type de matériau de protection ;
+ Le facteur de massiveté du profilé à protéger ;
+ La température critique du profilé à protéger ;
+ La durée de stabilité au feu requise.

29  système(s) trouvé(s)

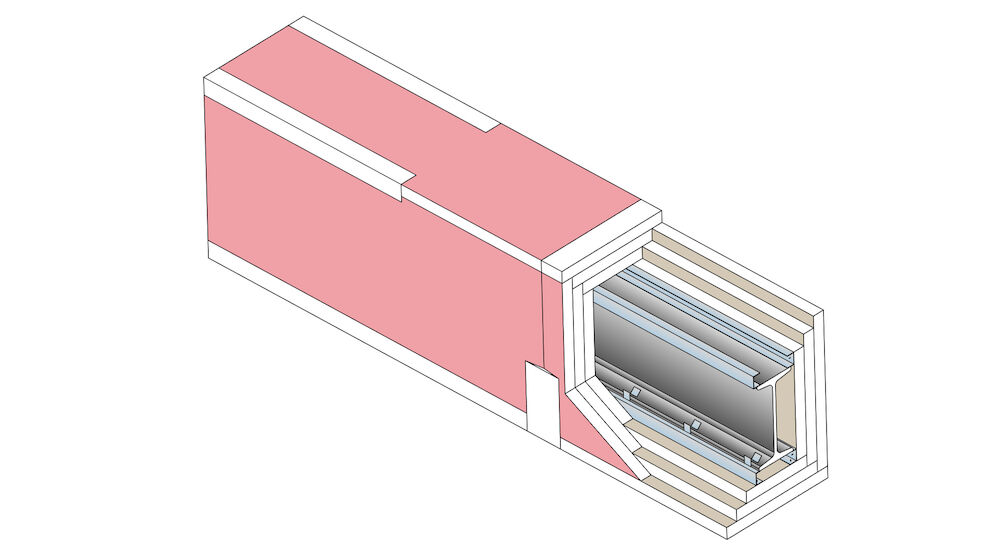

Protection des structures acier - 3 PRÉGYFLAM BA13 - R60 - Massiveté < 372 m¯¹

Protection des structures acier - 3 PRÉGYFLAM BA13 - R60 - Massiveté < 372 m¯¹

Supports compatibles: Poutres et Poteaux H et I, massiveté < 372 m¯¹ et une température critique de 500 °C

Protection des structures acier - 3 PRÉGYFLAM BA15 - R120 - Massiveté < 120 m¯¹

Protection des structures acier - 3 PRÉGYFLAM BA15 - R120 - Massiveté < 120 m¯¹

Supports compatibles: Poutres et Poteaux H et I, massiveté < 120 m¯¹ et une température critique de 500 °C

Protection des structures acier - 2 PRÉGYFLAM BA15 - R90 - Massiveté < 120 m¯¹

Protection des structures acier - 2 PRÉGYFLAM BA15 - R90 - Massiveté < 120 m¯¹

Supports compatibles: Poutres et Poteaux H et I, massiveté < 120 m¯¹ et une température critique de 500 °C

Protection des structures acier - 2 PRÉGYFLAM BA15 - R120 - Massiveté < 060 m¯¹

Protection des structures acier - 2 PRÉGYFLAM BA15 - R120 - Massiveté < 060 m¯¹

Supports compatibles: Poutres et Poteaux H et I, massiveté < 060 m¯¹ et une température critique de 500 °C

Protection des structures acier - 1 PRÉGYFLAM BA15 - R90 - Massiveté < 70 m¯¹

Protection des structures acier - 1 PRÉGYFLAM BA15 - R90 - Massiveté < 70 m¯¹

Supports compatibles: Poutres et Poteaux H et I, massiveté < 70 m¯¹ et une température critique de 500 °C

Protection des structures acier - 3 PRÉGYFLAM BA15 - R120 - Massiveté < 160 m¯¹

Protection des structures acier - 3 PRÉGYFLAM BA15 - R120 - Massiveté < 160 m¯¹

Supports compatibles: Poutres et Poteaux H et I, massiveté < 160 m¯¹ et une température critique de 500 °C

Protection des structures acier - 1 PRÉGYFLAM BA15 - R120 - Massiveté < 46 m¯¹

Protection des structures acier - 1 PRÉGYFLAM BA15 - R120 - Massiveté < 46 m¯¹

Supports compatibles: Poutres et Poteaux H et I, massiveté < 46 m¯¹ et une température critique de 500 °C

Protection des structures acier - 2 PRÉGYFLAM BA13 - R120 - Massiveté < 46 m¯¹

Protection des structures acier - 2 PRÉGYFLAM BA13 - R120 - Massiveté < 46 m¯¹

Supports compatibles: Poutres et Poteaux H et I, massiveté < 46 m¯¹ et une température critique de 500 °C

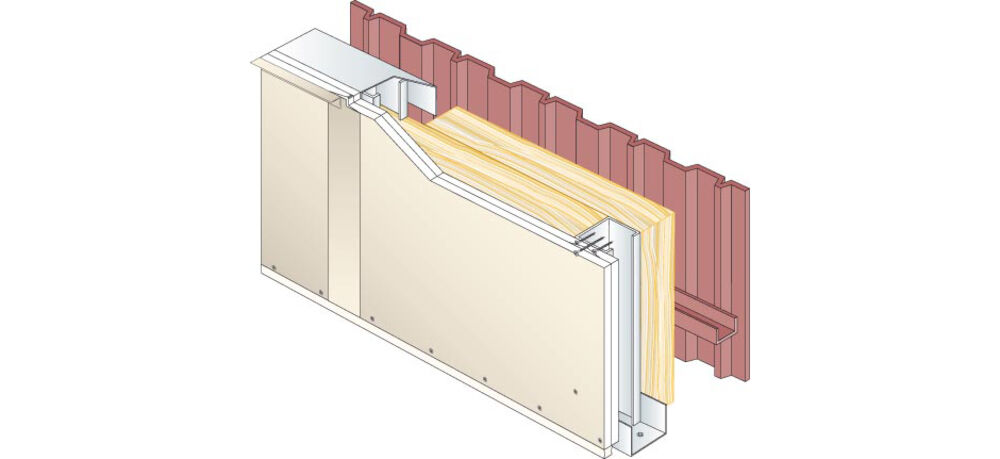

Protection de poteaux par une contre-cloison PRÉGYMÉTAL sur montants - 3 BA15 FLAM - R120 - M100-50 - Laine de verre 100mm

Protection de poteaux par une contre-cloison PRÉGYMÉTAL sur montants - 3 BA15 FLAM - R120 - M100-50 - Laine de verre 100mm

Supports compatibles: Murs maçonnés ou bardage métallique à simple ou à double parement
