Façade non porteuse à ossature bois - EI 60 - WEATHER DEFENCE® BD 20 et 1 BA18 Std

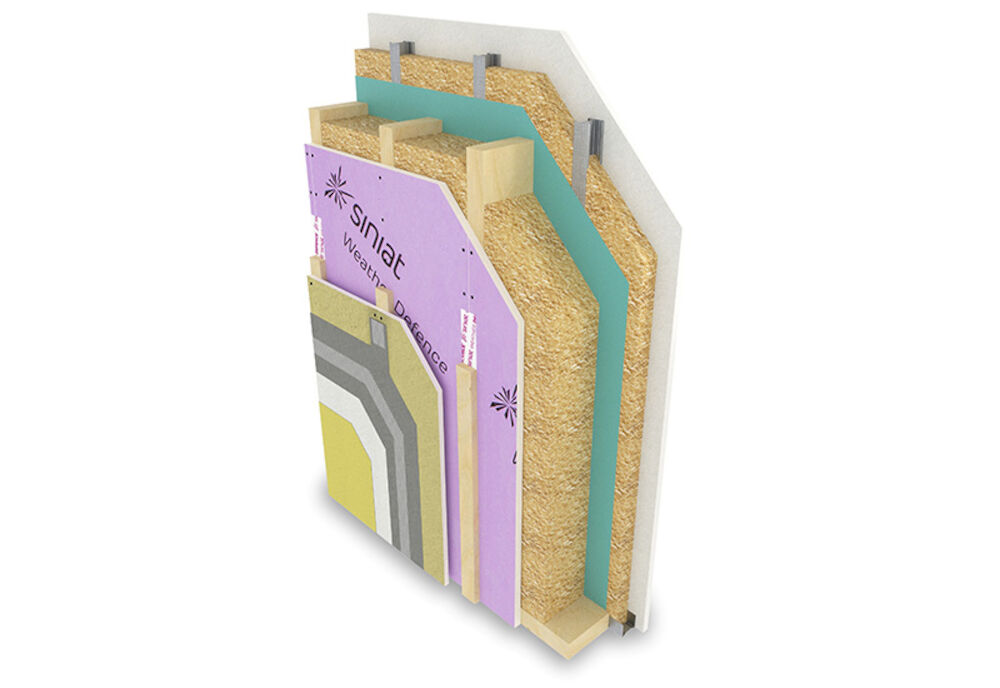

Façade extérieure non porteuse composée de :

  • Contre-cloison intérieure PRÉGYMÉTAL constituée d'une plaque de plâtre PRÉGY BA18
  • Cavité constituée par une ossature bois intégrant un isolant, une membrane pare-vapeur côté intérieur et un panneau écran thermique et voile de stabilité WEATHER DEFENCE® côté extérieur
  • Une finition extérieure comprenant un panneau de bardage (AQUABOARD®, ÉQUITONE, CEDRAL...) et son ossature.
Propriétés du système
Composition du système:

- Contre-cloison intérieure PRÉGYMÉTAL constituée de 1 PRÉGYPLAC BA18 sur M48-35 avec isolant 45 mm
- Ossature bois + isolant 145 mm dans la cavité
- Frein vapeur côté intérieur
- 1 panneau écran thermique et voile de stabilité WEATHER DEFENCE® BD20
- Bardage extérieur (exemple : 1 panneau AQUABOARD® BA13 et son ossature)

Ossature: Montant PRÉGYMÉTAL M48-35
Hauteur maximale: 2,9 m
Épaisseur totale: 280 mm
Type d'isolant:

- Isolant 45 mm dans la contre-cloison,
- Isolant 145 mm dans la cavité de l'ossature bois en fibre de bois, Biofib'Trio ou laine minérale
- Frein vapeur côté intérieur

Épaisseur isolant: 190 mm
Référence acoustique: CSTB AC16-26065597/2
Rw(C;Ctr): 55 dB
Référence PV feu: PV EFECTIS EFR 16-003774 Rév.1 + Ext. et PV EFECTIS EFR 15-V-001689 Rév.1 + Ext.
Classement de protection incendie: EI 60
Résistance au feu: 60 min
Résistance au feu (i→o): 60 min
Résistance au feu (o→i): 60 min
Réaction au feu: A1, non-combustible
Épaisseur isolant: 190 mm
Performance: Protection incendie, Acoustique

Application:

  • Bâtiments soumis à l'IT249 : Logements collectifs, locaux scolaires, hôpitaux, hôtels.

Bénéfice système:

  • Les murs en ossature bois intégrant les produits et accessoires Siniat permettant de répondre aux nouveaux enjeux de la construction à haute résistance au feu.
  • Conforme à l'IT249 et au guide Bois Construction et propagation du feu par le façades.
  • Possibilité de C+D minimum.
  • Haute isolation acoustique.
  • Diminution des nuisances sur le chantier.

Descriptif type:

Fourniture et pose d’un mur non porteur composé d’un ensemble constitué en façade, de cadres d’ossatures bois comprenant montants et traverses stabilisés par vissage d’un panneau extérieur WEATHER DEFENCE® de 20 mm et en intérieure, d’une contre-cloison située entre planchers et composée d’une plaque de plâtre PRÉGYPLAC BA 18 vissée sur montants métalliques PRÉGYMÉTAL.
La mise en oeuvre sera conforme aux recommandations Siniat.
