Gaine technique composée d'une cloison PRÉGYMÉTAL D84/48 S (1+1 BA18 S) - CFtr EI120 - M48-35 - Isolant + 1m² d'isolant dans la gaine

Télécharger la fiche technique
  • Gaines techniques verticales réalisées à l’aide des systèmes PRÉGY : cloison PRÉGYFAYLITE, complexe PRÉGYROCHE DUO, cloison ou contre-cloison PRÉGYMÉTAL.
  • Ces systèmes permettent de répondre à l’ensemble des exigences réglementaires.

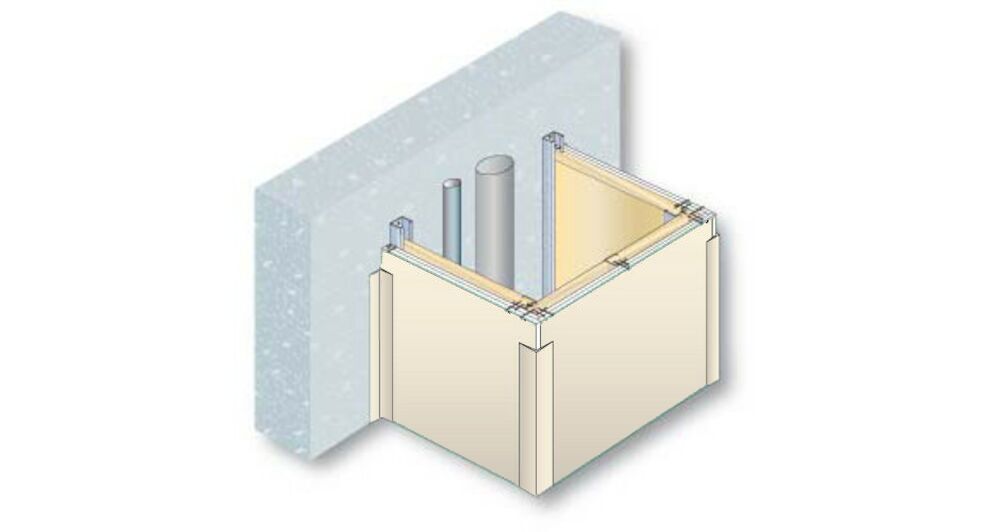

Siniat gaine technique cloison parements simples BA13 standard
Siniat gaine technique cloison parements simples BA13 standard

Propriétés du système

Composition du système: 1+1 PRÉGYPLAC BA18 S
Ossature: Montants PRÉGYMÉTAL M48-35
Épaisseur totale: 84 mm
Type d'isolant - Informations:

- Laine de verre 45 mm entre les montants + 1m² d'isolant dans la gaine ou
- Remplacement de la laine de verre par un Isolant de type biosourcé de référence Biofib'Trio (CAVAC)
Épaisseur isolant: 45 mm
Hauteur maximale: 4 m
Référence acoustique: Valeur du Δ Lan : RE AC21-01781 Essai 2 Valeur Rw+C : simulation AcousSTIFF
Rw+C: 45 dB
ΔLan: 38 dB
Référence PV feu:

- EFECTIS EFR-15-000553 + Ext.15/1, 17/3 Rév.1, 17/4, 20/5, 21/6.
- Gaines de sections 500 x 1000 mini à 1000 x 1250 mm maxi.
- Dispositions particulières de montage en pied et en tête obligatoires pour des gaines de petites sections : 300 x 400 à 500 x 1000 mm, consulter Conseil Pro.
Classement de protection incendie: CFT
Résistance au feu: 120 min
Résistance au feu (o→i): 60 min
Résistance au feu (i→o): 60 min
Référence mécanique: DTU 25-41
Performance: Protection incendie
Supports compatibles: tout support EI120'

Application:

  • Pour la protection des réseaux (VMC, canalisations d’eau, d’électricité,...)
  • Pour tout type de bâtiment d’habitation, d’ERP (hôpital, ...), de locaux industriels et commerciaux.
  • Dans certains cas (exemple ERP) une plaque de réaction au feu A1 peut être exigée.

Bénéfice système:

  • Ouvrages de technique identique aux cloisons, plafonds et doublages, permettant une unité d’approvisionnement.
  • Réponse simultanée aux exigences : de limitation des bruits d’équipements, d’interphonie entre locaux, de coupe-feu de paroi, de coupe-feu de traversée.
  • Conforme aux exigences du référentiel Qualitel.
  • Coupe feu de traversée (CFt) : EI 120' out-> in
  • Coupe feu de paroi : EI 60' out <-> in

Descriptif type:

Fourniture et pose d’une gaine technique PRÉGYMÉTAL, de chez Siniat ou techniquement équivalent, constitué en parement de plaques de plâtre PRÉGY vissées sur ossatures PRÉGYMÉTAL en acier galvanisé.
Traitement des joints, angles et cueillies par bande pour joint et enduit PRÉGYLYS.
Mise en oeuvre selon le DTU 25-41 et suivant les recommandations Siniat.
