Murs porteurs à ossature bois - REI 60 - WEATHER DEFENCE® BD20 et 2 PRÉGY BA18

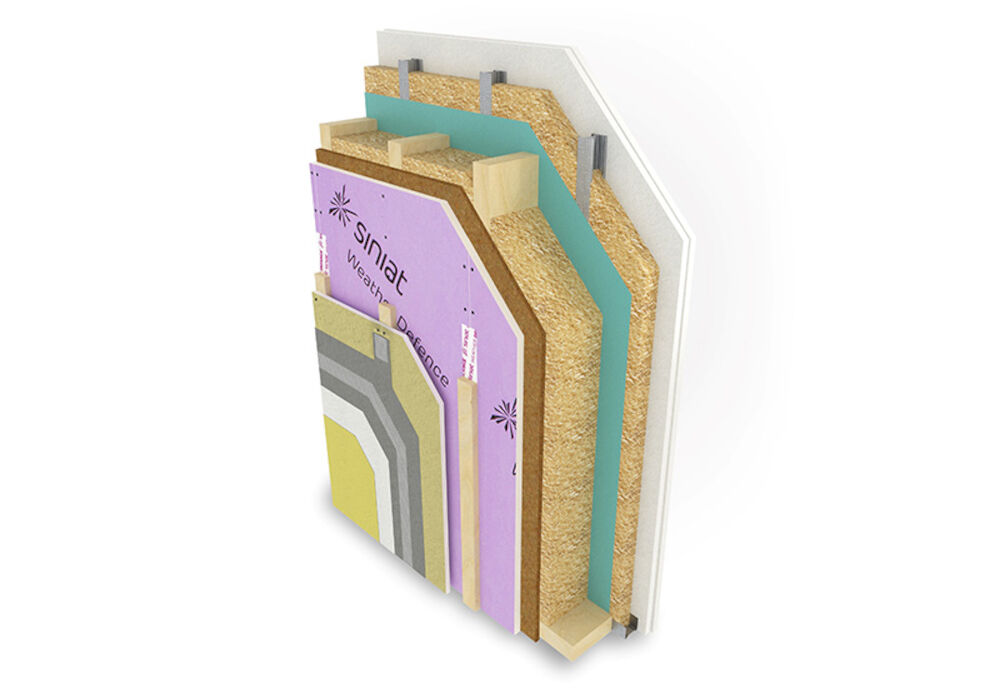

Mur extérieur porteur à ossature bois composé de :

  • Contre-cloison intérieure PRÉGYMÉTAL constituée de plaque de plâtre PRÉGY BA18.
  • Cavité constituée par une ossature bois intégrant un isolant, une membrane pare-vapeur côté intérieur et d'un panneau OSB de 12 mm associé à un panneau écran thermique et voile de stabilité WEATHER DEFENCE® côté extérieur.
  • Une finition extérieure comprenant un panneau de bardage (AQUABOARD®, ÉQUITONE, CEDRAL...) et son ossature.
Propriétés du système
Composition du système:

- Contre-cloison intérieure PRÉGYMÉTAL constituée de 2 PRÉGYPLAC BA18 sur M48-35 avec isolant 45 mm
- Ossature bois + isolant 145 mm dans la cavité
- Frein vapeur côté intérieur
- 1 OSB 12 mm de contreventement associé à l'écran thermique WEATHER DEFENCE® BD20
- Bardage extérieur (exemple : 1 panneau AQUABOARD® BA13 et son ossature)

Ossature: Montant PRÉGYMÉTAL M48-35
Hauteur maximale: 3,45 m
Épaisseur totale: 310 mm
Type d'isolant:

- Isolant 45 mm dans la contre-cloison,
- Isolant 145 mm dans la cavité de l'ossature bois en fibre de bois, Biofib'Trio ou laine minérale
- Frein vapeur côté intérieur

Épaisseur isolant: 190 mm
Référence acoustique: Simulation acoustique
Rw(C;Ctr): 60 dB
Référence PV feu: Annexe Nationale à la NF EN 1995-1-2:2004 - EFECTIS EFR 16-003774 Rev1 + extensions - EFECTIS EFR 15-V-001689 Rev1 + extensions
Classement de protection incendie: REI 30
Résistance au feu: 60 min
Résistance au feu (i→o): 60 min
Résistance au feu (o→i): 30 min
Épaisseur isolant: 190 mm
Performance: Protection incendie, Acoustique, Contreventement

Application:

  • Bâtiments soumis à l'IT249 : Logements collectifs, locaux scolaires, hôpitaux, hôtels.

Bénéfice système:

  • Les murs en ossature bois intégrant les produits et accessoires Siniat permettant de répondre aux nouveaux enjeux de la construction à haute résistance au feu.
  • Conforme à l'IT249 et au guide Bois Construction et propagation du feu par le façades.
  • Possibilité de C+D minimum.
  • Haute isolation acoustique.
  • Diminution des nuisances sur le chantier.

Descriptif type:

Fourniture et pose d’un mur porteur composé d’un ensemble constitué de cadres en ossature bois comprenant montants et traverses stabilisés d’un panneau extérieur écran thermique WEATHER DEFENCE® BD20 associé à un panneau de contreventement OSB de 12 mm et en intérieur, d'un frein vapeur et d’une contre cloison PRÉGYMÉTAL située entre planchers et composée d’une ou deux plaque de plâtre PREGY BA18 vissée sur montants métalliques PRÉGYMÉTAL.
La mise en oeuvre sera conforme aux recommandations Siniat.
